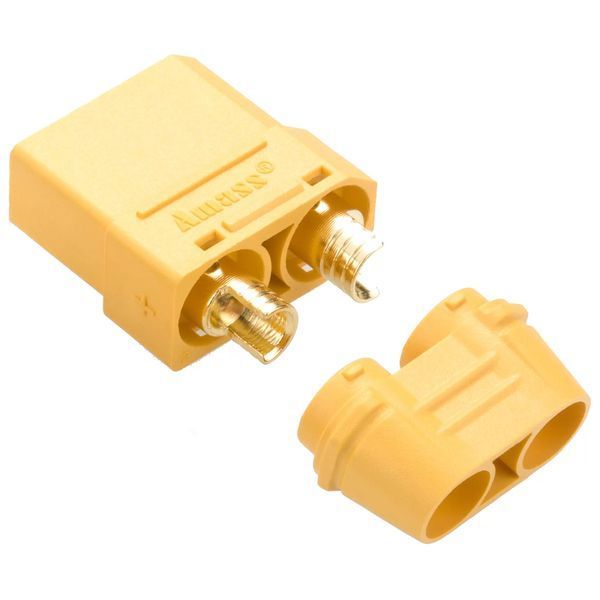

XT90H-F Роз'єм живлення DC, 2 контакти з захисним ковпачком, 45А
Характеристики
- Тип виробу: роз'єму живлення DC
- Кількість контактів: 2;
- Крок: 11.00 мм;
- Орієнтація: прямий;
- Виконання корпусу: вилка (тато);
- Виконання контакту: розетка (мама);
- Монтаж: на кабель;
- Спосіб монтажу: паяння;
- Серія виробника: XT90;
- Переріз проводу: 10 AWG (до 6 мм2);
- Номінальна напруга: 150V DC;
- Гранична напруга: 500V DC;
- Номінальний ток: 40А;
- Граничний ток: 45A;
- Ступінь захисту: IP40;
- Опір ізолятора: не менш ніж 2000 МОм;
- Опір контакту: не більш ніж 1,2 МОм.
Матеріал
- Контакти: латунь;
- Покриття контакту: позолота;
- Корпус: поліамід (PA);
- Стандарт випробувань на займистість: UL94 V-0;
- Допустимі температури: від -25 °C до +120 °C.
Опис та застосування
Amass XT90H — це високонадійний силовий (високострумовий) роз'єм, призначений для роботи в колах постійного струму з навантаженням до 40 А (тривало) та до 90 А (піково). Корпус виконаний із термостійкого нейлону, який не плавиться при паянні, а контакти — із позолоченої латуні, що забезпечує мінімальний опір і відсутність нагріву.
Головна особливість серії "H" — наявність захисного пластикового ковпачка, який замикається на задній частині роз'єму. Він повністю ізолює місця паяння дротів, захищає їх від зламу і дозволяє повністю відмовитися від використання термоусадочної трубки. Роз'єм має асиметричну форму, що на 100% захищає від переполюсовки (неправильного підключення).
Завдяки здатності тримати великі струми під високим навантаженням, XT90H є стандартом у таких сферах:
- Електротранспорт: підключення акумуляторних батарей до контролерів та двигунів на потужних електровелосипедах, електросамокатах і моноколесах.
- Альтернативна енергетика: збірка силових ліній для LiFePO4 та Li-Ion акумуляторних блоків, підключення інверторів, сонячних контролерів та портативних зарядних станцій (EcoFlow тощо).
- RC-моделізм та БПЛА: живлення важких мультикоптерів, робототехніки, великих радіокерованих моделей літаків та автомобілів.
- Промислове обладнання: створення швидкороз'ємних з'єднань у низьковольтних силових лініях живлення апаратури.
