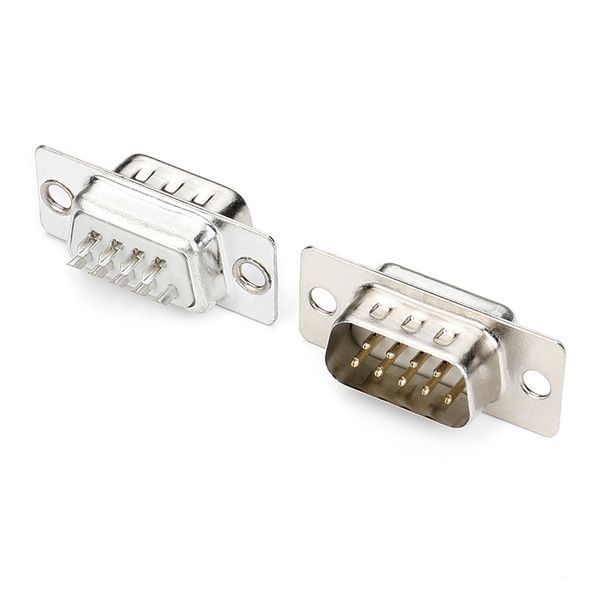

Роз'єм 9 контактів вилка (тато) на кабель під пайку (DB-9M)

DB-9M Роз'єм D-SUB 9 контактів, вилка на кабель під пайку

Характеристики

• Виконання корпусу: розетка;
• Виконання контакту: вилка;
• Монтаж: на кабель;
• Тип монтажу: пайка;
• Кількість контактів: 9;
• Кількість рядів контактів: 2;
• Крок між контактами: 2.77 мм;
• Крок між рядами контактів: 2.84 мм.

Матеріали

• Корпус: сталь;
• Покриття корпусу: нікель;
• Контакти: фосфориста бронза;
• Покриття контакту: золото поверх нікелю зі сторони з'єднання, олово зі сторони пайки;
• Ізолятор: полістирол посилений скловолокном;
• Стандарт випробувань на займистість: UL94 V-0;

Електричні характеристики

• Граничний струм: 5А (на контакт);
• Робоча напруга: 250V AC/DC;
• Діелектрична міцність: 1000 В упродовж 1 хвилини;
• Опір ізолятора: не менш ніж 1000 МОм;
• Опір контакту: не більш ніж 2x10^-2 Ом;

Експлуатаційні характеристики

• Допустимі температури: від -55°C до +105°C;
• Зусилля встановлення: ≤ 3.3N на один контакт;
• Зусилля витягування: ≥ 0.3N на один контакт;
• Клас захисту: IP20;
• Зносостійкість: до 50 циклів гарантованих з’єднань.

Взаємозамінний з аналогами:

• KLS: KLS1-213-09-M;
• KLS: DSC-009 (або DSC-209);
• Connfly: DS1033-09M;
• Ninigi: DB09M;
• Harting: 9670090561;
• TE Connectivity: 5-747904-2;
• Amphenol: L717SDE09P;
• Molex: 173109-0010;
• Kycon: K85X-ED-9P;
• NorComp: 171-009-103L001.
