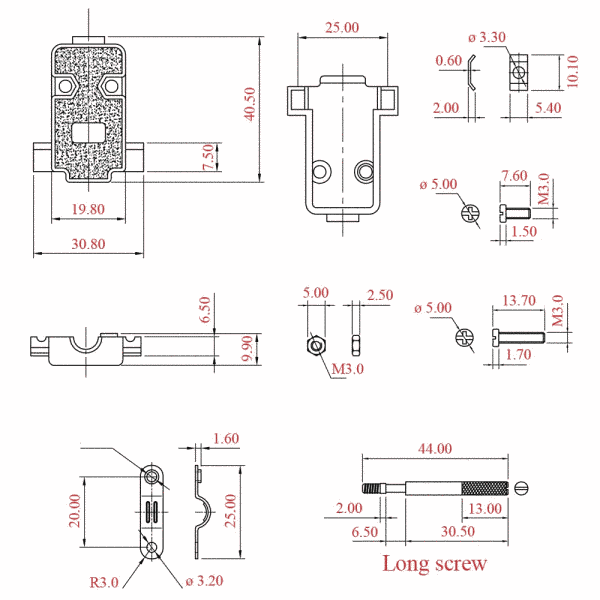

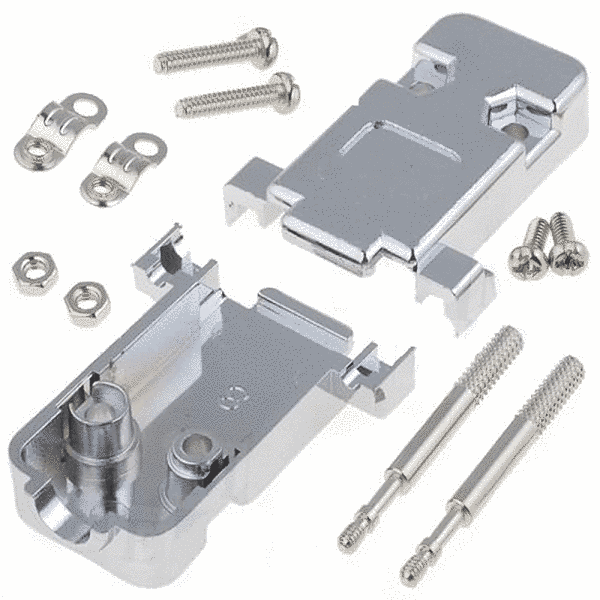

DNT-9C Корпус для роз'єму DB9/DHS15, металізований з подовженими гвинтами
Характеристики
- Тип корпусу: розбірний (дві половинки);
- Тип гвинтів: подовжені гвинти (UNC 4-40);
- Сумісний з роз'ємом: DB9 / DHS15;
- Кут виводу кабелю: 180° (прямий).
Матеріали
- Корпус:ABS-пластик посилений скловолокном;
- Покриття корпусу: хромоване або нікелеве напилення на пластик;
- Стандарт випробувань на займистість: UL94 V-0;
- Гвинти: сталь.
Експлуатаційні характеристики
- Допустимі температури: від -55°C до +105°C.
Опис та застосування
Корпуси для роз'ємів типу D-SUB — це спеціалізовані захисні оболонки, які в народі часто називають «капотами» або «кожухами». Їхня конструкція зазвичай складається з двох дзеркальних пластикових чи металевих частин, які з'єднуються між собою гвинтами, повністю приховуючи місце пайки або обтискання дротів до контактів роз'єму.
Основне завдання такого корпусу полягає в тому, щоб перетворити тендітне з’єднання окремих жил кабелю з пінами роз'єму на монолітний та надійний вузол. Всередині корпусу обов'язково передбачено механічний затискач (металеву або пластикову скобу). Вона міцно фіксує зовнішню ізоляцію кабелю, завдяки чому при випадковому ривку навантаження припадає на корпус і затискач, а не на тонкі припаяні контакти.
Зовнішні гвинти, що проходять крізь корпус, дозволяють жорстко притягнути роз'єм до приладу. Це критично важливо в умовах вібрації, оскільки без такої фіксації з'єднання може розхитатися, що призведе до втрати даних або короткого замикання. Матеріал корпусу (як-от ABS-пластик) забезпечує надійну електричну ізоляцію, гарантуючи, що сигнали не замикатимуться на зовнішні предмети.
Загалом, використання корпусу є обов'язковим стандартом культури монтажу: він не лише надає виробу завершеного професійного вигляду, але й у рази подовжує термін служби кабельної лінії.
Взаємозамінний з аналогами:
- TE Connectivity (AMP): 5748677-4 (серія AMPLIMITE);
- Molex (FCT Electronics): FPHGR-1AE (серія FCT Shielded);
- Assmann WSW: ACO-METAL-09-T;
- NorComp: 160-009-010R034;
- MH Connectors: MHDPPK9-K-TH (серія DPPK);
- KLS Electronic: KLS1-DBJ-09P-L;
- Connfly: DS1045-09-M-L.
