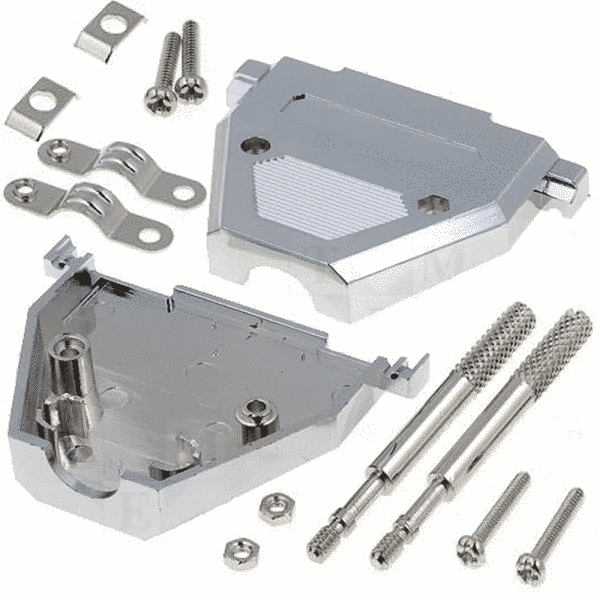

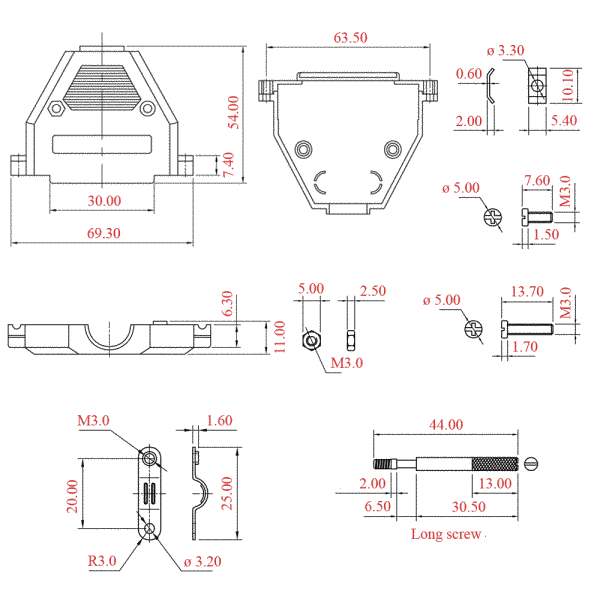

DNT-37C Корпус для разъема DB37/DHS62, металлизированный с удлиненными винтами
Характеристики
- Тип корпуса: разборной (две половинки);
- Тип винтов: удлиненные винты (UNC 4-40);
- Совместим с разъемом: DB37 / DHS62;
- Угол выход кабеля: 180° (прямой).
Материалы
- Корпус:ABS-пластик усиленный стекловолокном;
- Покрытие корпуса: хромированное или никелевое напыление на пластик;
- Стандарт испытаний на воспламенение: UL94 V-0;
- Винты: сталь.
Эксплуатационные характеристики
- Допустимые температуры: от -55°C до +105°C.
Описание и применения
Корпуса для разъемов типа D-SUB - это специализированные защитные оболочки, которые в народе часто называют «капотами» или «кожухами». Их конструкция обычно состоит из двух зеркальных пластиковых или металлических частей, которые соединяются между собой винтами, полностью скрывая место пайки или обжимания проводов к контактам разъема.
Основная задача такого корпуса состоит в том, чтобы превратить хрупкое соединение отдельных жил кабеля с пинами разъема в монолитный и надежный узел. Внутри корпуса обязательно предусмотрен механический зажим (металлический или пластиковый скоб). Она прочно фиксирует внешнюю изоляцию кабеля, благодаря чему при случайном рывке нагрузка приходится на корпус и зажим, а не на тонкие припаянные контакты.
Внешние винты, проходящие сквозь корпус, позволяют жестко притянуть разъем к прибору. Это критически важно в условиях вибрации, поскольку без такой фиксации соединение может расшатываться, что приведет к потере данных или короткому замыканию. Материал корпуса (такие как ABS-пластик) обеспечивает надежную электрическую изоляцию, гарантируя, что сигналы не будут переключаться на внешние предметы.
В целом, использование корпуса является обязательным стандартом культуры монтажа: он не только придает изделию завершенный профессиональный вид, но и в разы продлевает срок службы кабельной линии.
Взаимозаменяем с аналогами:
- TE Connectivity (AMP): 5748680-4 (серия AMPLIMITE);
- Molex (FCT Electronics): FPHGR-4AE (серия FCT Shielded);
- Assmann WSW: ACO-METAL-37-T;
- NorComp: 160-037-010R034;
- MH Connectors: MHDPPK37-K-TH (серия DPPK);
- KLS Electronic: KLS1-DBJ-37P-L;
- Connfly: DS1045-37-M-L.
